HMA-WP型 木粉製造装置
木材チップをパウダー化して高度利用
木材プラスチック複合材(WPC)原料からバイオマス発電・バイオアルコール等の 原料に有効利用されます。
フィーダーより供給された原料は高速回転するハンマーの打撃により繰返し粉砕され、 所定の粒度になるとローターファンによりスクリーンを通過し木粉を効率よく生産します。
定量フィーダー
HMA－75WP型 粉砕機
HMA－75WP型 粉砕機 ローター
HMA－WP型木粉製造装置の概要
1.高効率粉砕
高速回転するローターに取り付けられたナイフハンマー及び受刃付スクリーンにより効率的に粉砕され、 ローターファンによりスクリーンを通過し木粉を製造します。
2.PID制御による安定した運転
原料供給フィーダーを粉砕機の負荷により速度調整を行い、粉砕機が安定した連続運転を行います。
3.風送による木粉の効率的排出
木粉を空気輸送することで粉砕機スクリーンより効率よく粉砕品の排出が行えます。 風送によりコンパクトなレイアウトが行えます。

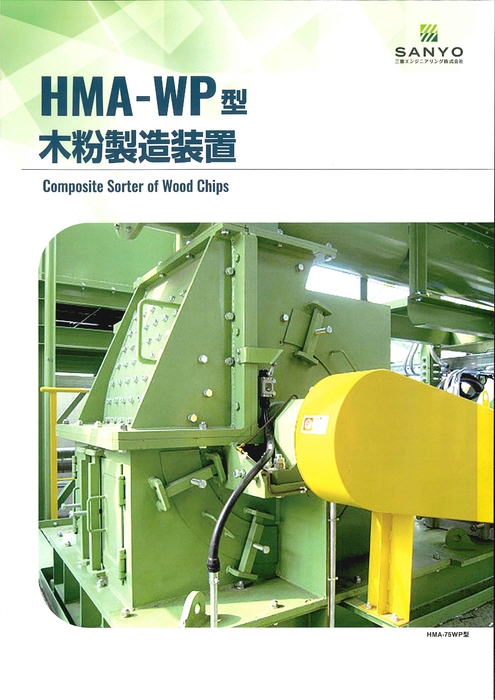

HMA-75WP型
HMA－WP型 仕様
型 式 | HMA―50WP | HMA―75WP | HMAー100WP |
投入口寸法 | 350×480mm | 350×680mm | 350×962mm |
ハンマー数 | 70本 | 98本 | 140本 |
回転数 | 2400min-1 | 2400min-1 | 2400min-1 |
ハンマー回転径 | φ720mm | φ720mm | φ720mm |
動 力 | 30～45kw | 45～75kw | 75～110kw |
参考粉砕データ
粉砕機スクリーン網目
| φ3mm
| φ2mm
| φ1.5mm
|
投入原料 水分
| 16.4%
| 16.4%
| 16.4%
|
粉砕品 水分
| 9.7%
| 9.7%
| 9.7%
|
粒度分布
| 0.5mm以下 25％
0.5mm以上 75％
| 0.5mm以下 53％
0.5mm以上 47％
| 0.5mm以下 55％
0.5mm以上 45％
|
粉砕能力
| 193kg/h
| 53kg/h
| 115kg/h
|
注）上記データは条件により異なりますので、実際にはテストを行います。
※上記データは下記の条件です。
原料 ＝木質切削チップ □25mm×4mmt 杉 (平均値)
粉砕機＝HMA－50WP(37kw)
原料 ＝木質切削チップ □25mm×4mmt 杉 (平均値)
粉砕機＝HMA－50WP(37kw)
ご照会のときは、次の事項をお伝えください。
|
1. 製品の種類
2. 網のサイズ及び形状 3. 篩分け原料の粒度分布 4. 含水率（％） 5. 比重 6. その他の特性 7. 使用電圧及び周波数 |
