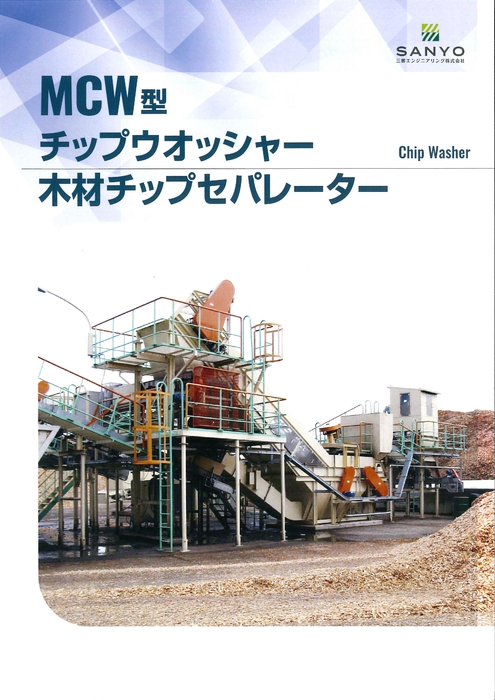

MCW型 チップウォッシャー 木材チップセパレーター
高品質なチップの効率的､ 大量処理が可能です。
解体材・物流廃材などより生産される木質ピンチップの用途が、製紙原料・ボード原料に展がるに伴い、より一層品質 管理された良質の製品が求められてまいりました。
本装置は、このニーズに応えるもので独自の発想と機構により、ピンチップ中に含まれる小石・金属片・硬質プラスチッ クなどの異物を沈降除去し、高品質なチップを効率的に大量処理することができます。
MCW－1500 型
特長
- 大型水車・排出コンベア一体構造を採用し、木質ピンチップ内に含まれる異物の除去を効率的に行い、良質チップの大量生産が行えます。
- 水槽が一層式のため、浮遊物によるトラブル発生が少なく、無人運転が行えます。
- 水洗後のチップ含水率が低く、水の消費量が少なくてすみます。
- 異物混入残渣は独自のコンベア方式でトラブルなく連続排出が行えます。
本チップウォッシャーは、水槽・異物除去水車・製品排出コンベア・ 残渣コンベアにより構成されます。
コンベア等により搬送されたチップは、２基の水車により強制的に水中に送り込まれ、アジテーターによる 上昇水流で再浮上し、異物は水槽下部に沈下します。
浮上したチップは水面を浮遊しつつ、フライトで掻き上げられ、傾斜した走行面で水切り搬送され排出されます。 水槽下部に沈下した異物は、残渣コンベアにより連続的に排出されます。 水位はフロートスイッチと電磁弁の組合せにより、自動コントロールします。
仕様
機械型式
| MCW-1000 型
| MCW-1500 型
| MCW-2000 型
| |
本体幅（mm）
| 1000
| 1500
| 2000
| |
水槽容量（㎥）
| 3.8
| 5.7
| 7.5
| |
水車幅（mm）
| Φ930・Φ800×976L
| Φ930・Φ800×1476L
| Φ930・Φ800×1976L
| |
排出コンベア（mm）
| 単連式
1000W×5150L
| 2 連式
1500W×6250L
| 2連式
2000W×6950L
| |
排出コンベア（mm）
| 600W×8500L
| 600W×8500L
| 600W×8500L
| |
処理量（t/H）
| 6～10
| 10～15
| 15～20
| |
水消費量（㎥ /H）
| 3～5
| 5～7.5
| 7.5～10
| |
残渣発生量（％）
| 2～5
| 2～5
| 2～5
| |
動力
| 水車
| 2.2kw+1.5kw
| 3.7kw+2.2kw
| 3.7kw+2.2kw
|
排出コンベア
| 2.2kw
| 3.7kw
| 3.7kw
| |
残渣コンベア
| 1.5kw
| 1.5kw
| 1.5kw
| |
アジテーター
（オプション）
| 3.7kw
| 5.5kw
| 7.5kw
| |
※上記型式は主要機種のみです。他のサイズも製作いたします。
主要寸法
MCW-1000型
| MCW-1500型
| MCW-2500型
| |
A
| 9410
| 10260
| 10570
|
B
| 1000
| 1500
| 2000
|
C
| 2600
| 3000
| 3500
|
D
| 2750
| 2750
| 2750
|
E
| 5684
| 6370
| 6628
|
※残渣コンベアの反対勝手も製作いたします。
ご照会のときは、次の事項をお伝えください。
|
1. 製品の種類
2. 網のサイズ及び形状 3. 篩分け原料の粒度分布 4. 含水率（％） 5. 比重 6. その他の特性 7. 使用電圧及び周波数 |
